如何选择合适的间隙配合？
如何选择合适的间隙配合？
选择合适的间隙配合需要综合考虑多个因素，以下是详细的步骤和要点：
一、考虑工作条件
运动类型
旋转运动：
对于高速旋转的轴与轴承配合，如机床主轴、电机轴等，为了保证旋转精度和稳定性，间隙应较小。因为较大的间隙可能导致轴在旋转过程中产生径向跳动，影响加工精度或电机的性能。一般来说，精密机床主轴与轴承的间隙在几微米到几十微米之间。
对于低速旋转且载荷较大的情况，如重型机械的回转支承，需要考虑足够的间隙来容纳润滑脂，防止润滑脂被挤出，同时要能适应一定的变形，间隙可能会适当增大。
往复运动：
以液压油缸的活塞与缸筒配合为例，活塞在缸筒内做往复直线运动。为了保证活塞运动的顺畅和密封性，间隙不能过大。如果间隙过大，会导致内泄漏增加，降低系统的工作效率。通常活塞与缸筒的间隙在 0.05 - 0.15mm 左右，具体要根据油缸的工作压力、活塞速度等因素确定。
载荷情况
轻载情况：
在轻载的旋转或往复运动中，如小型仪表中的齿轮传动或微动机构，间隙配合主要考虑减少摩擦和便于装配。此时可以选择较小的间隙，以提高运动精度。
重载情况：
对于重载的机械部件，如起重机的滑轮轴与滑轮配合，需要较大的间隙来保证足够的润滑油存储空间，以承受较大的压力。同时，间隙也可以补偿因重载引起的零件变形。一般情况下，这种重载配合的间隙可能会比轻载时增大 0.05 - 0.1mm 左右。
工作温度
高温环境：
当机械在高温环境下工作时，如冶金设备中的输送辊道，由于热膨胀的影响，配合零件的尺寸会增大。例如，钢铁厂的热轧输送辊道轴与轴承配合，工作温度可达几百度。为了防止零件在工作过程中卡死，应根据材料的热膨胀系数计算并预留足够的间隙。如果轴的材料是碳钢，轴承座是铸铁，在高温环境下，它们的热膨胀系数不同，需要在常温设计间隙的基础上增加 0.1 - 0.3mm 左右的间隙来适应热膨胀。
低温环境：
在低温环境下，材料会冷缩，但冷缩程度相对热膨胀较小。不过对于一些高精度的设备，如航空航天仪器在低温环境下工作，也要考虑冷缩对间隙的影响。一般在设计时，对于低温环境下的间隙配合，可以适当减小间隙，但要确保在低温下零件不会因间隙过小而产生干涉。
二、考虑精度要求
运动精度
对于精密机械，如三坐标测量仪、光刻机等，运动精度要求极高。在这些设备中，间隙配合的间隙需要严格控制。例如，光刻机的工作台与导轨之间的配合间隙，可能只有几微米，这样才能保证工作台在移动过程中的定位精度达到纳米级别。
尺寸精度

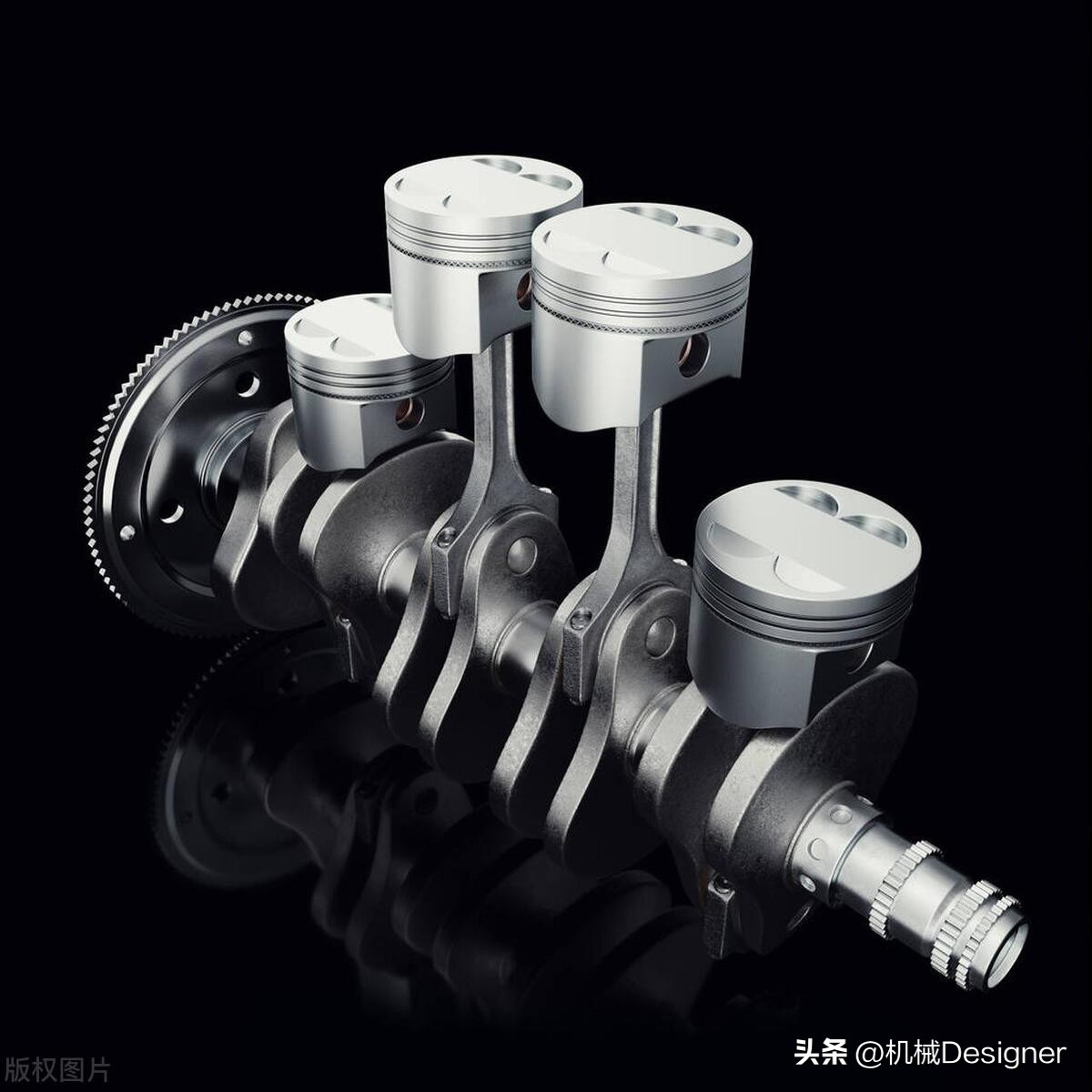

如果对零件的尺寸精度要求较高，如发动机的活塞与气缸配合，不仅要考虑活塞与气缸的尺寸公差，还要确保间隙配合能够满足发动机的动力性能和燃油经济性要求。一般发动机活塞与气缸的直径公差控制在 ±0.03mm 以内，间隙配合的选择要在此公差范围内，以保证活塞与气缸的密封性和良好的动力输出。
三、考虑装配和拆卸要求
装配方便性
在一些大型机械的装配中，如风力发电机的轮毂与轴的装配，为了便于安装，需要采用间隙配合，并且间隙要足够大，使得轮毂能够顺利地套装在轴上。一般这种大型部件的装配间隙可能在 0.5 - 1mm 左右。
拆卸要求
对于需要经常拆卸维修的部件，如联轴器与轴的配合，间隙配合的间隙要考虑拆卸工具的使用空间。例如，弹性联轴器与轴配合时，间隙一般在 0.1 - 0.3mm 左右，这样在拆卸时可以方便地使用拉马等工具将联轴器从轴上拆卸下来。
四、考虑润滑和密封要求
润滑方式
油润滑：
如果采用油润滑，如大多数的滑动轴承与轴颈配合，间隙要能保证润滑油能够进入配合表面，形成油膜。一般来说，油润滑的间隙比脂润滑稍大。例如，普通滑动轴承的油润滑间隙为 0.05 - 0.15mm，这样的间隙可以使润滑油在轴颈旋转时有效地分布在轴承表面。
脂润滑：
对于脂润滑的部件，如一些小型电机的轴承，间隙配合的间隙要能容纳适量的润滑脂，同时防止润滑脂泄漏。通常脂润滑的间隙在 0.03 - 0.1mm 左右。
密封要求
当需要密封的部件采用间隙配合时，间隙不能过大，否则会影响密封效果。例如，在液压系统中的活塞与缸筒配合，为了保证良好的密封，间隙要控制在一定范围内，并且配合表面的粗糙度也要符合要求，以防止液压油泄漏。同时，可以在活塞上安装密封件，如 O 形密封圈，其密封效果也与活塞与缸筒的间隙有关。
